界面設計在業內也被稱為UI設計，在目前人工智能迅速發展的情況下，各種行業的應用軟件都更加重視系統界面設計，以期獲得更好的人際交互體驗，從而樹立產品形象，現在就簡單談?wù)?a href='http://www.dijialing.com/sheji/'>監控系統界面設計的有關內容。

好的界面設計不僅是讓軟件變得有個性有品位，還要讓軟件的操作變得舒適簡單、自由，充分體現軟件的定位和特點。

　　一、監控系統界面設計流程

　　1、確認目標用戶

　　在UI設計過程中，需求設計角色會確定軟件的目標用戶，獲取最終用戶和直接用戶的需求。用戶交互要考慮到目標用戶的不同引起的交互設計重點的不同。

　　2、采集目標用戶的習慣交互方式

　　不同類型的目標用戶有不同的交互習慣。這種習慣的交互方式往往來源于其原有的針對現實的交互流程、已有軟件工具的交互流程。

　　3、提示和引導用戶

　　軟件是用戶的工具。因此應該由用戶來操作和控制軟件。軟件響應用戶的動作和設定的規則。

　　4、一致性原則

　　a設計目標一致：軟件中往往存在多個組成部分(組件、元素)。不同組成部分之間的交互設計目標需要一致。

　　b元素外觀一致：交互元素的外觀往往影響用戶的交互效果。同一個(類)軟件采用一致風格的外觀，對于保持用戶焦點，改進交互效果有很大幫助。遺憾的是如何確認元素外觀一致沒有特別統一的衡量方法。因此需要對目標用戶進行調查取得反饋。

　　c交互行為一致：在交互模型中，不同類型的元素用戶觸發其對應的行為事件后，其交互行為需要一致。

　　5、可用性原則

　　首先必須要讓用戶可以理解軟件各元素對應的功能，其次，交互元素對應用戶需要的功能。還有一點，軟件的交互流程和功能的執行流程，用戶可以控制。如果確實無法提供控制，則用能為目標用戶理解的方式提示用戶。

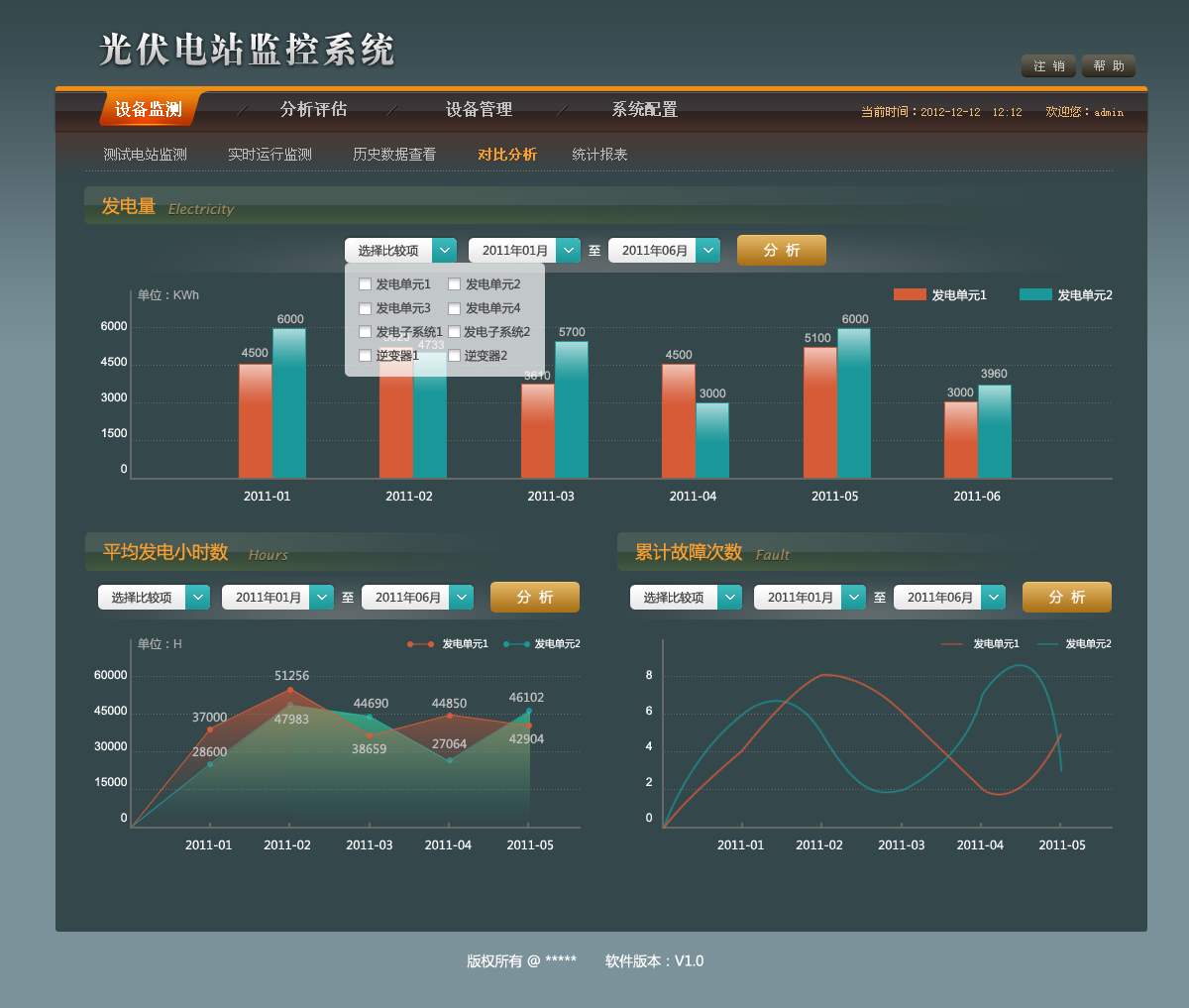

（圖片來自網絡）

　　二、監控系統界面設計注意事項

　　1、數據的相關性

　　監控系統界面設計需要將數據有層次的、有關聯的展現出來。比如物流運輸行業監控的對象是車，那么圍繞車的數據，如車輛的車牌號司機基本信息、運輸配送的業務數據、該車輛的軌跡、定位數據、該車輛目的地、起始地的業務數據和GIS數據。進而延伸到配送路徑優化、業務綜合報表數據等更加復雜的數據。

　　2、讓用戶操作起來方便簡單

　　大型物流企業，都是集中監控，監控工作量很大，沒有人傻到一個車一個車的看，只是對與異常的、自己關心的對象，能夠快速的定位到它，并快速的展現數據。

　　3、智能性

      很多人喜歡將經緯度坐標顯示在界面上，他也不想想用戶看到經緯度坐標，有什么用。所以需要將數據進行更深層次的分析、加工、過濾，減少無效的數據，然后在顯示在界面上，才是一個好的設計師要做的。

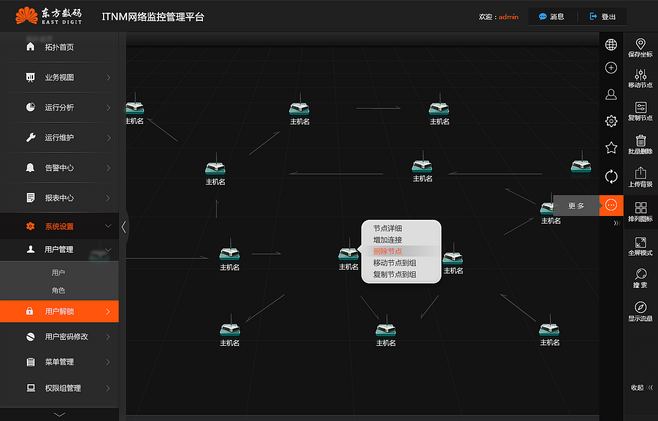

（圖片來自網絡）

　　三、建立監控系統的一般過程

　　1、定義外部設備和數據庫

　　包括設備的定義和報警、變量的定義等。組態王把那些需要與之交換數據的設備或程序都作為外部設備。外部設備包括下位機(PLC、儀表、模塊、板卡、變頻器等) ,它們一般通過串行口和上位機交換數據;其他Windows應用程序,它們之間一般通過DDE交換數據:外部設備還包括網絡上的其他計算機只有在定義了外部設備之后,組態王才能通過10變量和他們交換數據。危方便定義外部設備,組態王設計了設備配置向?qū)?引導用戶一步步完成設備的連接。

　　2、設計圖形界面

　　在上位機上實現工藝流程圖的實時監測、數據處理是通過可編程控制器操作站系統軟件和組態軟件來實現的。組態軟件主要對系統的構成進行定義,定義過程參數、趨勢、流程圖、報表等。監控軟件由各種監視界面和操作界面組成,主要包括總貌界面、流程圖界面、趨勢畫、報表管理以及趨勢打印、報表生成打印輸出、操作調整等。

　　3、建立動畫連接

　　工程人員在組態王開發系統中制作的界面都是靜態的，那么它們?nèi)绾尾拍芊从彻I(yè)現場的狀況呢?這就需要通過實時數據庫，因為只有數據庫中的變量才是與現場狀況同步變化的。數據庫變量的變化又如何生成界面的動畫效果呢?通過電話連接。動畫連接就是建立界面的圖素與數據庫變量的對應關系。這樣,工業上場的數據,當它們發生變化時，通10接口，將引起實時數據庫中變量的變化,如果設計者曾經定義了一個界面1素，比如指針-與這個變量相關,我們將會看到指針在同步偏轉。

　　關于監控系統界面設計的內容今天先說到這里，后期的文章中還將繼續和和大家討論，如果你也對界面設計感興趣，或者是從業人員，歡迎關注小編，讓我們一起學習一起進步。
