hmi代表著機器發展向著智能化的方向前進，而要實現人機交互，hmi需要借助顯示器或者觸摸屏來顯示內容。那大家知道在hmi顯示器上如何顯示時間嗎？如何更好地設計hmi系統？今天就讓faceui為大家介紹。

　　hmi顯示時間的方法

　　hmi的時鐘顯示設置方法有兩種，一個是采用日期/時間元件來顯示本機的時間，另外一個就是采用數值顯示的方法，用HMI本地的系統寄存器來顯示時間。

　　1、采用日期/時間元件

　　這個方法簡單，在元件中選擇日期/時間：可根據中文的顯示要求來選擇格式：年月日YYYY/MM/DDJ,星期可設置英文縮寫也可換成中文的點擊標簽設置。

　　這樣星期就中文顯示了，時間設置成時分秒：HH/MM/SS,可改成12小時制的，同樣am能改成中午，pm改成下午。

　　2 、采用數值顯示的方法

　　建立一個數值顯示，采用LocalHMI，選擇系統寄存器，這里選擇LW9017-LW9023，依次建立，在么個數值前面表明年月日、星期、時分秒即可。

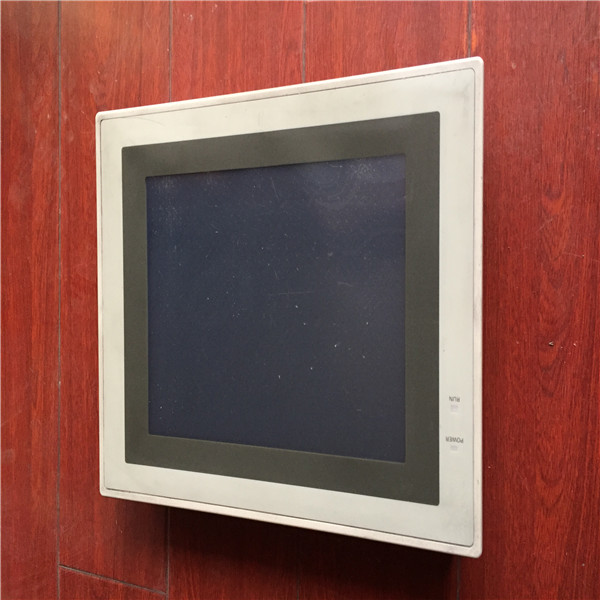

hmi顯示（圖片來自網絡）

　　如何更好地設計hmi系統

　　1、好的圖板設計

　　HMI設計的一個很好的起點是考慮到操作員的觀點和易用性，詳細說明主屏幕，設備狀態屏幕，設置點或配方屏幕，手動功能，消息顯示和故障顯示。然后可以將這些文本概要轉換為每個屏幕的圖板。

　　圖板應突出顯示動態圖形，例如狀態指示器。它還應在屏幕頂部包括重復的圖形（例如標題），并在屏幕邊緣包括導航按鈕。屏幕按鈕，指示器和數字顯示應適當對齊和分組。例如，請勿將屏幕選擇器按鈕與開始/停止按鈕混合使用。

　　2、多聽取操作人員和調試人員的建議

　　圖板是記錄HMI樣式，圖形，用戶要求和功能要求的好方法，以便及早審查基本的HMI設計。在審核期間，操作員和其他工廠調試人員的意見將有助于完善HMI設計并確保有效的HMI。

　　在創建圖板和后續的HMI設計時，請問自己對操作員重要的是什么。更多數據并不一定總能帶來更好的結果，因此不要讓操作員不知所措。相反，應專注于操作員的任務以及了解機器或過程狀態所需的內容。您無需顯示每個模擬值，而應以一種使設備狀態一目了然的方式顯示信息。在溝通時，有兩個很好的問題要反復問：“您希望在哪里找到該信息？”和“您希望發生什么？”，

　　3、適當?shù)氖褂脛赢?/span>

　　定義好要求后，開發圖形時請小心，因為這不是表達你是畢加索的機會。一些更具藝術才華的HMI設計師喜歡使用HMI軟件中提供的所有顏色和圖形動畫。顯示泵和風扇旋轉，閥門打開和關閉以及管道中的流體流動很酷，但可能過度，可能分散操作員的注意力。

hmi顯示（圖片來自網絡）

　　例如，使用動畫顯示盒子在傳送帶上的位置是對傳送帶狀態的快速有效指示。但是，如果屏幕的意圖是顯示高級故障指示，則顯示泵電動機的旋轉可能會分散注意力。所以，要在使操作員更有效率的情況下，進行動畫處理。

　　4、配色方面

　　有效使用顏色的關鍵是簡單。避免過多的顏色或閃爍的警報。堅持使用“交通燈”模型進行關鍵操作：紅色表示停止/故障/故障；黃色警告；綠色表示OK /開始/執行/通過。

　　建議使用低對比度的灰色背景，限制過度使用顏色。這樣可以減少屏幕混亂?？紤]淺灰色屏幕背景，其中一個典型的指標是深灰色的OFF狀態和白色在ON狀態。這在眼睛上，長時間看也很舒服，并且當燈泡打開時變成白色時很有意義。

　　5、適當?shù)拿艽a保護

　　仔細考慮哪些屏幕或?qū)ο髴?yīng)可供所有人員使用，哪些應僅限于維護，工程或管理人員使用。進行評估時，請考慮安全性和功能的復雜性。意識到過于嚴格，復雜或不斷變化的密碼策略會損害生產力，甚至可能導致意外的·人員之間的共享密碼。

　　以上就是faceui為大家介紹的關于hmi顯示的相關內容。hmi顯示的內容很多，但是這些都跟hmi系統設計有關，今天小編介紹的是關于時間顯示的內容，想了解更多關于hmi設計內容的相關話題，記得關注我們。
