顯示屏本來是用來顯示圖像視頻的工具，但是隨著技術的改進，文本類的顯示屏現在升級為可以通過觸摸進行傳感。那大家知道hmi顯示屏涉及哪些基本的技術嗎？今天就讓小編為大家介紹。

　　hmi顯示屏的基本技術涉及哪些

　　1、絕對坐標系統：觸摸屏是一種絕對坐標系統，其特點就是當前定位坐標與上一次定位坐標沒有關系，每次觸摸的數據通過校準直接轉化為屏幕上的坐標。不管在什么情況下，觸摸屏這套坐標體系對同一點的輸出數據都是穩定的。不過，它并不能保證每一次對同一點觸摸的采樣都相同，即不能保證絕對坐標定位，這就是所謂的漂移問題。

　　2、定位：各種觸摸屏都是依靠傳感器來工作的，甚至有的觸摸屏本身就是一套傳感器。它們各自的定位原理和各自所用的傳感器決定了觸摸屏的反應速度、可靠性、穩定性和壽命。各類觸摸屏的技術特性如表1所示。

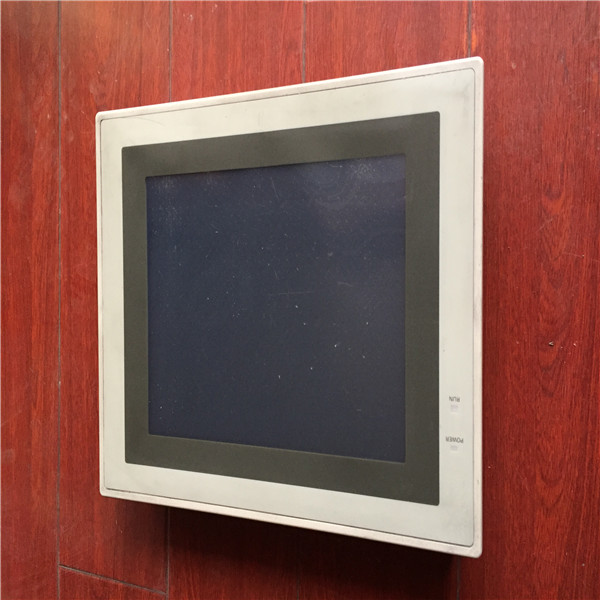

hmi顯示屏（圖片來自網絡）

　　3、觸摸屏的性能比較：電阻式觸摸屏工作在與外界完全隔離的環境中，它不怕灰塵、水氣和油污，可以用任何物體來觸摸，比較適合工業控制領域使用。缺點是由于復合薄膜的外層采用塑料，太用力或使用銳器觸摸可能劃傷觸摸屏。

　　電容式觸摸屏的分辨率很高，透光率也不錯，可以很好地滿足各方面的要求，在公共場所常見的就是這種觸摸屏。不過，電容式觸摸屏把人體當作電容器的一個電極使用，當有導體靠近并與夾層ITO工作面之間耦合出足夠大的電容時，流走的電流就會引起電容式觸摸屏的誤動作；另外，戴著手套或手持絕緣物體觸摸時會沒有反應，這是因?yàn)樵黾恿私^緣的介質。

　　紅外線觸摸屏是靠測定紅外線的通斷來確定觸摸位置的，與觸摸屏所選用的透明擋板的材料無關(有一些根本就沒有使用任何擋板) 。因此，選用透光性能好的擋板, 并加以抗反光處理，可以得到很好的視覺效果。但是，受到紅外線發射管體積的限制，不可能發射高密度的紅外線，所以這種觸摸屏的分辨率不高。另外，由于紅外線觸摸屏依靠紅外感應來工作，外界光線變化，如陽光或室內燈等均會影響其準確度。

　　表面聲波技術非常穩定，而且表面聲波觸摸屏的控制器靠測量衰減時刻在時間軸上的位置來計算觸摸位置，所以其精度非常高。表面聲波觸摸屏還具有第三軸(z軸)，也就是壓力軸—通過計算接收信號衰減處的衰減量可得到用戶觸摸屏幕的力量大小，最多可分為2 5 6級力度。力量越大，接收信號波形上的衰減缺口也就越寬越深，在所有的觸摸屏中，只有表面聲波觸摸屏具有感知觸摸壓力的性能。

hmi顯示屏（圖片來自網絡）

　　hmi和觸摸屏的區別在哪

　　hmi——Human Machine Interface，俗稱“人機界面”。在工業領域，我們常將具有觸摸輸入功能的人機界面產品稱為“觸摸屏”。HMI用來連接可編程序控制器、變頻器、直流調速器、儀表等工業控制設備，利用顯示屏顯示，通過輸入單元(如觸摸屏、鍵盤、鼠標等)寫入工作參數或輸入操作命令，實現人與機器信息交互的數字設備。

　　hmi和觸摸屏從嚴格意義上來說，兩者是有本質上的區別的。因?yàn)椤坝|摸屏”僅是人機界面產品中可能用到的硬件部分，是一種替代鼠標及鍵盤部分功能，安裝在顯示屏前端的輸入設備，而人機界面產品則是一種包含硬件和軟件的人機交互設備，由硬件和軟件兩部分組成。

　　由此看出，hmi的范圍更廣，而觸摸屏只是hmi的一個重要的組成部分而已。

　　以上就是小編為大家介紹的關于hmi顯示屏的相關內容。hmi顯示屏已經越來越受到市場和大眾的歡迎，很多產品都會使用hmi顯示屏，那相關的基本技術也一定要有哦！
