說起hmi，可能很多朋友都不知道它是什么，也不知道它是干嘛的，那么，hmi是什么?hmi模板設計步驟是怎樣的?帶著這些問題，接下來就讓小編來給大家簡單說說有關這方面的內容吧。

什么是hmi

　　HMI是Human Machine Interface 的縮寫，“人機接口”，也叫人機界面。人機界面(又稱用戶界面或使用者界面)是系統和用戶之間進行交互和信息交換的媒介。

hmi模板設計步驟有哪些

　　1. 創建并定義標準

　　將操作員所處的物理環境考慮進來，比如控制室的照明、他們監控的屏幕數量、座位離屏幕的距離等。這些因素有助于確定標準，比如字體大小、符號、顏色。形狀和圖片庫有助于確保圖案的一致性。

記住下面這些提示：

　　明智地使用顏色。將主要的數據(過程數值)用高對比度突出顯示。次要的或支持性的數據(文本描述符號等)用小一點的字體顯示，或?qū)⑵淙诤系奖尘吧?。警報?shù)據必須使用亮色，使之能夠輕易地讓人認出。對每種警報優先級都必須選擇專用的顏色。

　　確保過程線路從左到右，盡可能避免使用曲線及交叉線。

　　要保持一致性。在細節、布局、符號、縮略語方面保持絕對的一致性。

　　用較寬的線條表示主要的過程流(從進料到主產品)。這種方法有助于區分主要產品/過程流和公用設施線路。

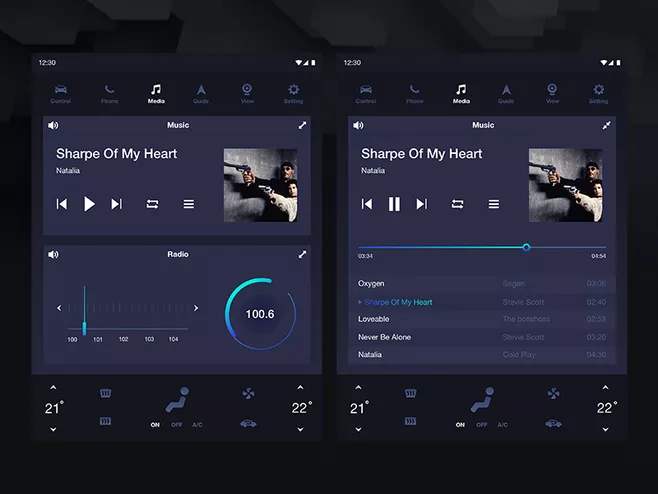

　　（圖片來自網絡）

2. 收集、核查數據

　　數據來源可能是P&ID、現有顯示設備、流程、事件分析、與操作員的交流等各個方面的組合。

　　P&ID看起來可能是最復雜的元素。但是請記住，雖然P&ID中的所有部件對過程來說都是至關重要的，但對HMI的顯示界面來說它們并非都是重要的。

　　有時候最基本的工具-一盒彩色鉛筆-是最有用的。當研究P&ID時，用鉛筆畫出儀表和流程。不要考慮沒有儀表連接到DCS的線路，只畫那些有連接的。

3. 建立初稿

　　初稿可以是對現有顯示設備的標記、Microsoft Visio或CAD畫圖、甚至只是一張素描草圖。

　　在開始繪制草圖的時候，畫出你已經標記在P&ID上的圖表線，盡量使用直線和非交叉線。結果就應該是一張完整的圖表，涵蓋了所有需要引入到HMI界面上的東西。你也將因為消除不必要的線路和數據而將出錯的概率減到最小。

　　要根據重要性或價值來表征設備，而不是物理尺寸。給予對象合理的顯著性狀。最大的對象并不總是最重要的。

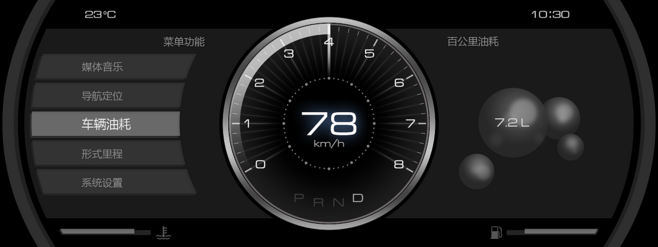

　　（圖片來自網絡）

4. 改進、審核

　　將信息和功能進行歸類，而不是雜亂羅列。要保證相關的信息在視覺上出現在容易被人接受的群組中。均勻地將信息和圖形分布在屏幕上能降低混亂程度。最后一點是，如果核心任務/功能處于中央，圖形和流程圖通常更易于被人看懂。要將這種思想應用到你的顯示屏幕上。

　　hmi模板設計步驟是怎樣的?今天小編就給大家分享到這里了，大家應該都弄明白了吧，希望這篇文章能夠幫助到大家。
